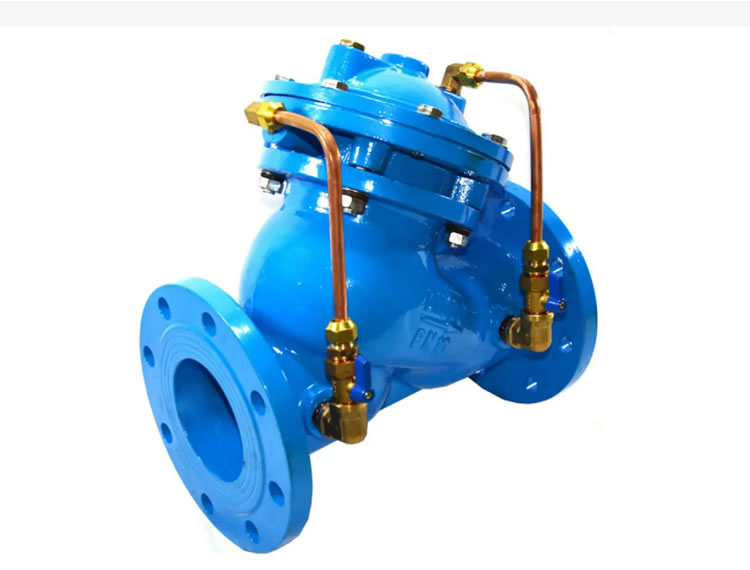

多功能水泵控制閥JD745X-10優點

(1) 無需操作控制。利用水泵啟停時閥門前后的水壓差作為控制動力，具有隨水泵的啟閉而自動啟閉的功能。

(2) 閥門啟閉動作過程能有效地因防止水錘壓力波升高而產生的事故。據現場使用情況調查和實測，停泵水錘壓力峰值均在工作壓力的1.3倍以內。

(3) 無需現場調試，適用工況范圍廣。

(4) 基本無需維修。由于一閥替代三閥，維護維修工作量大大減少。

(5) 阻力損失小。采用流線型、寬閥體設計，阻力損失比國外同類產品降低50%以上，如DN200產品在v=2m/s的經濟流速工況時，多功能水泵控制閥損失為0.7m,而國外同類產品為1.5m。

多功能水泵控制閥JD745X-10結構及工作原理

1)、水泵啟動前，閥門出口端壓力作用在主閥板上，閥門處于關閉位置，同時膜片控制器的上腔連通壓力水，下腔則與閥門進口端的低壓相通。

2)、水泵啟動后，閥門進口壓力逐漸升高，同時壓力水通過閥門進口端的連接管緩慢進入膜片控制器下腔，實現主閥板的緩慢開啟，開啟速度可通過控制閥進行調節。

3)、水泵停機，閥門進口的壓力降低，當接近零流量時，主閥板在自身重力作用下迅速關閉。因閥門進口端壓力降低，閥門出口端的壓力水通過連接管進入膜片控制器上腔，下腔水通過閥門進口端的連接管壓回至閥門進口端，緩閉閥板緩慢關閉，慢關時間可通過控制閥進行調節。主閥板的速閉和緩閉閥板的緩閉符合兩階段關閉規律，能有效地消除水錘。
